Данная страница находится в разработке.
Эта страница ещё не закончена. Информация, представленная здесь, может оказаться неполной или неверной.


Введение[править]

OpenUDS это много-платформенный брокер подключений для создания и управления виртуальными рабочими местами и приложениями. Основные компоненты решения VDI на базе OpenUDS:

  1. OpenUDS Server (openuds-server) — брокер подключений пользователей, а так же интерфейс администратора для настройки.
  2. SQL Server. Для работы django приложения, которым является openuds-server необходим SQL сервер, например mysql или mariadb. Может быть установлен на отдельном сервере.
  3. Платформа для запуска клиентских окружений и приложений. OpenUDS совместима со множеством систем виртуализации: PVE, OpenNebula, oVirt, OpenStack. Так же возможно использование с отдельным сервером без виртуализации (аналог терминального решения).
  4. OpenUDS Client (openuds-client) — клиентское приложения для подключения к брокеру соединений и дальнейшего получения доступа к виртуальному рабочему окружению
  5. OpenUDS Tunnel (openuds-tunnel) — решение для туннелирования обращений от клиента к виртуальному рабочему окружению. Предназначено для предоставления доступа из недоверенных сегментов сети, например из Интернет. Устанавливается на отдельный сервер.
  6. OpenUDS Actor (openuds-actor) — ПО для гостевых виртуальных машин, реализует связку виртуальной машины и брокера соединений.
Системные требования
Компонент ОЗУ ЦП Диск
OpenUDS Server 2 ГБ 2 vCPUs 8 ГБ
SQL Server 1 ГБ 2 vCPUs 10 ГБ
OpenUDS Tunnel 2 ГБ 2 vCPUs 13 ГБ
Примечание: Если сервер с базой данных установлен на той же машине, где и OpenUDS Server, требуемое количество памяти, нужно просуммировать.


Установка[править]

Установка mysql/mariadb[править]

# apt-get install mariadb
# systemctl enable --now mariadb.service
# mysql_secure_installation
# mysql -u root

mysql> CREATE DATABASE dbuds CHARACTER SET utf8 COLLATE utf8_general_ci;
mysql> CREATE USER 'dbuds'@'%' IDENTIFIED BY 'password';
mysql> GRANT ALL PRIVILEGES ON dbuds.* TO 'dbuds'@'%';
mysql> FLUSH PRIVILEGES;

OpenUDS Server[править]

Установка OpenUDS Server[править]

# apt-get install openuds-server-nginx

Будут установлены:

  • openuds-server — django приложение;
  • gunicorn — сервер приложений. Обеспечивает запуск django как стандартного WSGI приложения;
  • nginx — http-сервер, используется в качестве reverse-proxy для доступа к django приложению, запущенному с помощью gunicorn.

Настройка OpenUDS Server[править]

  • отредактировать /etc/openuds/settings.py, указав корректные данные для подключения к SQL серверу:
    DATABASES = {
        'default': {
            'ENGINE': 'django.db.backends.mysql',
            'OPTIONS': {
                'isolation_level': 'read committed',
            },
            'NAME': 'dbuds',  # Or path to database file if using sqlite3.
            'USER': 'dbuds',  # Not used with sqlite3.
            'PASSWORD': 'password',  # Not used with sqlite3.
            'HOST': 'localhost',  # Set to empty string for localhost. Not used with sqlite3.
            'PORT': '3306',  # Set to empty string for default. Not used with sqlite3.
        }
    }

  • "заполнить" базу данных первоначальными данными:
# su -s /bin/bash - openuds
$ cd /usr/share/openuds
$ python3 manage.py migrate
  • запустить gunicorn:
# systemctl enable --now openuds-web.service
  • запустить nginx:
# ln -s ../sites-available.d/openuds.conf /etc/nginx/sites-enabled.d/openuds.conf
# systemctl enable --now nginx.service
  • запустить менеджер задач OpenUDS
# systemctl enable --now openuds-taskmanager.service
  • подключиться к серверу OpenUDS с помощью браузера http://<openuds_address>
Примечание: Имя/пароль по умолчанию: root/udsmam0

Чтобы получить доступ к администрированию OpenUDS следует в меню пользователя выбрать пункт «Dashboard»:

OpenUDS. Меню пользователя


Дополнительная информация о настройках django приложений:

https://docs.djangoproject.com/en/2.2/howto/deployment/wsgi/
https://docs.djangoproject.com/en/2.2/ref/databases/

OpenUDS Tunneler[править]

Установка OpenUDS Tunnel[править]

Установка OpenUDS Tunnel должна выполняться на отдельной от OpenUDS Server системе.

# apt-get install openuds-tunnel

Будут установлены:

  • openuds-tunnel — java приложение, основанное на проекте guacamole;
  • guacamole-server
  • tomcat
  • libnss_uds
  • pam_uds

Настройка OpenUDS Tunnel[править]

  • указать адрес OpenUDS сервера (брокера) в /etc/uds.conf и в /etc/pam.d/sshd_uds;
  • запустить сервисы:
# systemctl enable --now sshd_uds guacd tomcat

Обновление[править]

После обновления перезапустите компьютер, так как при обновлении не создаётся файл /run/openuds/socket.

Настройка[править]

Подключение системы виртуализации[править]

В разделе «Services» подключаем один из «Service providers»:

  • PVE Platform Provider
  • OpenNebula Platform Provider
  • OpenStack Platform Provider
  • oVirt/RHEV Platform Provider
  • Static IP Machine Provider (отдельный сервер без виртуализации)

OpenUDS. Подключение системы виртуализации

OpenNebula[править]

Минимальные параметры для настройки «OpenNebula Platform Provider»: название, IP-адрес сервера OpenNebula (поле «Host»), порт подключения, имя пользователя (с правами администратора) и пароль. Используя кнопку «Тест», можно убедиться, что соединение установлено правильно.

OpenUDS. Подключение системы виртуализации OpenNebula

После интеграции платформы OpenNebula в OpenUDS необходимо создать базовую службу типа «OpenNebula Live Images». Для этого дважды щелкните мышью по строке созданного поставщика услуг или в контекстном меню поставщика выберите «Detail»:

OpenUDS. Контекстное меню Service providers

На вкладке «Services» нажмите «New»→«OpenNebula Live Images».


Заполните параметры конфигурации. Вкладка «Main»:

  • «Name» — название службы;
  • «Datastore» — хранилище.

Вкладка «Machine»:

  • «Base Template» — шаблон ВМ, используемый системой OpenUDS для развертывания виртуальных рабочих столов (см. VDI/OpenUDS#Подготовка_шаблона_виртуальной_машины);
  • «Machine Names» — базовое название для клонов с этой машины (например, Desk-kwork-);
  • «Name Length» — количество цифр счетчика, прикрепленного к базовому имени рабочих столов (например, если Name Length = 3, названия сгенерированных рабочих столов будут: Desk-kwork-000, Desk-kwork-001 ... Desk-kwork-999).

OpenUDS. Создание службы типа «OpenNebula Live Images». Вкладка «Main» OpenUDS. Создание службы типа «OpenNebula Live Images». Вкладка «Machine»

PVE[править]

Минимальные параметры для настройки «Proxmox Platform Provider»: название, IP-адрес/имя сервера или кластера (поле «Host»), порт подключения, имя пользователя с достаточными привилегиями в PVE (в формате пользователь@аутентификатор) и пароль.

OpenUDS. Подключение системы виртуализации PVE

Используя кнопку «test», можно убедиться, что соединение установлено правильно.

После интеграции платформы PVE в OpenUDS необходимо создать базовую службу типа «Proxmox Linked Clone». Для этого дважды щелкните мышью по строке созданного поставщика услуг или в контекстном меню поставщика выберите «Detail»:

OpenUDS. Контекстное меню Service providers

Примечание: Выбрав пункт «Maintenance», можно приостановить все операции, выполняемые сервером OpenUDS для данного поставщика услуг. Поставщик услуг рекомендуется переводить в режим обслуживания в случаях, когда связь с этим поставщиком была потеряна или запланирован перерыв в обслуживании.


На вкладке «Services» нажмите «New»→«Proxmox Linked Clone»:

OpenUDS. Создание новой услуги

Заполните параметры конфигурации. Вкладка «Main»:

  • «Name» — название службы;
  • «Pool» — пул, в котором будут находиться ВМ, созданные OpenUDS;
  • «HA» — включать ли созданные ВМ в группу HA PVE.

Вкладка «Machine»:

  • «Base Machine» — шаблон ВМ, используемый системой OpenUDS для развертывания виртуальных рабочих столов (см. VDI/OpenUDS#Подготовка_шаблона_виртуальной_машины);
  • «Storage» — хранилище, где будут храниться сгенерированные виртуальные рабочие столы (поддерживаются хранилища, позволяющие создавать «Снимки»);
  • «Machine Names» — базовое название для клонов с этой машины (например, Desk-SL-);
  • «Name Length» — количество цифр счетчика, прикрепленного к базовому имени рабочих столов (например, если Name Length = 3, названия сгенерированных рабочих столов будут: Desk-SL-000, Desk-SL-001 ... Desk-SL-999).

OpenUDS. Создание службы типа «Proxmox Linked Clone». Вкладка «Main» OpenUDS. Создание службы типа «Proxmox Linked Clone». Вкладка «Machine»

После того, как среда OpenUDS будет настроена и будет создан первый «пул служб», в среде PVE можно будет наблюдать, как разворачиваются рабочие столы. Сначала будет создан шаблон («UDS-Publication-pool_name-publishing-number») — клон ВМ, выбранной при регистрации службы. После завершения процесса создания клона будут созданы рабочие столы («Machine_Name-Name_Length»):

PVE. Созданные шаблоны и рабочие столы

Static IP Machine Provider (отдельный сервер без виртуализации)[править]

OpenUDS позволяет создать подключение к отдельным устройствам (физическим или виртуальным). Доступ к отдельной машине осуществляется путем назначения IP-адресов пользователям.

Для регистрации поставщика данного типа следует в разделе Services» нажать кнопку «New» и выбрать пункт «Static IP Machine Provider»:

OpenUDS. «Static IP Machine Provider»

Для настройки «Static IP Machine Provider» достаточно задать название поставщика.

OpenUDS. Поставщик машин статических IP

Для создания базовых услуг «Static IP Machine Provider» следует дважды щелкнуть мышью по строке созданного поставщика или в контекстном меню поставщика выбрать пункт «Detail»:

OpenUDS. Контекстное меню Service providers

OpenUDS позволяет создавать два типа услуг поставщика «Static IP Machine Provider»:

«Static Multiple IP» («Статический множественный IP-адрес»)
Используется для подключения одного пользователя к одному компьютеру. Поддерживается неограниченное количество IP-адресов (можно включить в список все устройства, которые должны быть доступны удалённо). По умолчанию система будет предоставлять доступ к устройствам в порядке FIFO, т.е. первый пользователь получивший доступ к этому пулу, получает доступ к машине с первым IP-адресом из списка. Также можно настроить выборочное распределение, чтобы определённому пользователю назначался определенный компьютер (IP-адрес).

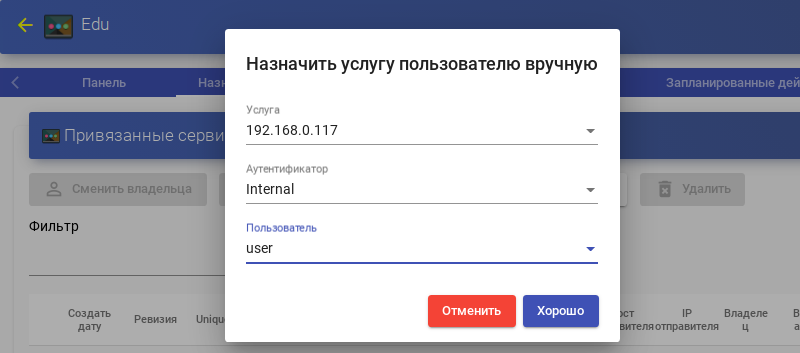

Примечание: Для настройки привязки конкретного пользователя к конкретному IP необходимо в разделе «Service Pools» (см. VDI/OpenUDS#Настройка_«Service_Pools») для созданной услуги на вкладке «Assigned service» нажать кнопку «Assigne service» и задать привязку пользователя устройству: OpenUDS. Привязка пользователю устройству


«Static Single IP» («Статический одиночный IP-адрес»)
Используется для подключения нескольких пользователей к одному компьютеру. При обращении каждого нового пользователя будет запускаться новый сеанс.

Для создания новой услуги «Static IP Machine Provider» на вкладке «Services» нажмите «New»→«Static Multiple IP» или «New»→«Static Single IP»:

OpenUDS. Создание новой услуги Static IP

Параметры конфигурации для услуги «Static Multiple IP»:

  • Вкладка «Main»:
    OpenUDS. Создание службы типа «Static Multiple IP»
  • Вкладка «Advanced»:
    • «Check port» — порт, по которому система может проверить, доступен ли компьютер. Если компьютер не доступен, система автоматически предоставит следующее устройство в списке. 0 — не проверять доступность компьютера;
    • «Skip time» — период, в течение которого не будет проверяться доступность недоступной машины.
    OpenUDS. Создание службы типа «Static Multiple IP»
Примечание: Назначение IP-адресов будет осуществляться в порядке доступа, то есть первому пользователю, который обращается к службе, будет назначен первый IP-адрес в списке, второму второй и т.д. IP-адрес будет привязан пользователю, даже после выхода пользователя из системы (пока администратор не удалит привязку вручную).

Просмотреть/изменить привязанные сеансы можно в разделе «Service Pools» (см. VDI/OpenUDS#Настройка_«Service_Pools») на вкладке «Assigned service»:

OpenUDS. Подключение к «Static Multiple IP»


Параметры конфигурации для услуги «Static Single IP»:

OpenUDS. Создание службы типа «Static Single IP»

Настройка аутентификации пользователей[править]

В разделе «Autentificators» выбираем тип аутентификации пользователей. Можно выбрать как внешние источники (Active Directory, OpenLDAP и т. д.), так и внутренние (внутренняя база данных, IP-аутентификация):

  • Internal Database
  • Regex LDAP Authenticator
  • IP Autentificator

OpenUDS. Выбор типа аутентификации пользователей

Внутренняя база данных[править]

При этом типе аутентификации данные пользователей и групп хранятся в базе данных, к которой подключен сервер OpenUDS.

Минимальные параметры конфигурации (вкладка «Main»): имя аутентификатора, приоритет и метка.

После того, как аутентификатор типа «Internal Database» создан, нужно будет зарегистрировать пользователей и группы пользователей. Для этого следует выбрать аутентификатор «Internal Database», во вкладке «Groups» создать группу пользователей, затем во вкладке «Users» создать пользователей.

OpenUDS. «Internal Database» - пользователи

Regex LDAP Authenticator[править]

Этот аутентификатор позволяет пользователям и группам пользователей, принадлежащих практически любому аутентификатору на основе LDAP, получать доступ к виртуальным рабочим столам и приложениям.

Внимание! Для получения доступа к LDAP заведите в домене отдельного служебного пользователя с правами чтения LDAP.


FreeIPA[править]

1. В разделе Authenticators нажмите кнопку New и выберите «Regex LDAP Authenticator».


2. Заполните поля первых трёх вкладок. Для этого вам нужно добавить пользователя в LDAP, имеющего права на чтение каталога и знать домен. В примере указан домен freeipa.test.




3. Помимо указания источника пользователей необходимо добавить существующую группу LDAP, в которую они входят. Дважды щёлкните на созданном соединении, перейдите на вкладку Groups, нажмите кнопку New и выберите пункт Group.


4. Заполните dn существующей группы (для FreeIPA по умолчанию это группа cn=ipausers,cn=groups,cn=accounts,dc=freeipa,dc=test и укажите разрешённые пулы.


Active Directory[править]
Примечание: Для Active Directory у коммерческой версии OpenUDS есть отдельный коннектор.


Настройка аутентификации в Active Directory (например, на samba-dc) аналогична FreeIPA кроме следующих различий (на примере домена company.localnet):

1. Имя пользователя можно указать в виде имя@домен:


2. Различаются поля LDAP:


3. В качестве группы, например, может быть указана CN=Users,CN=Builtin,DC=company,DC=localnet.

IP-аутентификация[править]

Этот тип аутентификации обеспечивает доступ клиентов к рабочим столам и виртуальным приложениям по их IP-адресу.

Минимальные параметры конфигурации (вкладка «Main»): имя аутентификатора, приоритет и метка.

После того, как аутентификатор типа «IP Autentificator» создан, следует создать группы пользователей. Группа может представлять собой диапазон IP-адресов (192.168.0.1-192.168.0.55), подсеть (192.168.0.0/24) или отдельные IP-адреса (192.168.0.33,192.168.0.50)

OpenUDS. IP Autentificator - создание группы пользователей

Настройка групп пользователей[править]

На вкладке "Groups" необходимо создать группы пользователей с указанием какую базу пользователей использовать.

Настройка «OS Manager»[править]

«OS Manager» запускает ранее настроенные службы:

  • «Linux OS Manager» используется для виртуальных рабочих столов на базе Linux. Он выполняет задачи переименования и управления сеансами виртуальных рабочих столов.
  • «Windows Basic OS Manager» используется для виртуальных рабочих столов на базе Windows, которые не являются частью домена AD.
  • «Windows Domain OS Manager» используется для виртуальных рабочих столов на базе Windows, которые являются частью домена AD.
Примечание: Для каждой службы, развернутой в OpenUDS, потребуется «Менеджер ОС», за исключением случаев, когда используется служба «Static IP Machine Provider».


OpenUDS. Настройка «OS Manager»

Linux OS Manager/Windows Basic OS Manager[править]

Минимальные настройки для «Linux OS Manager» и «Windows Basic OS Manager»:

  • «Name» — название;
  • «Logout Action» — действие, которое OpenUDS будет выполнять на виртуальном рабочем столе при закрытии сеанса пользователя («Keep service assigned» = постоянная ВМ, при выходе пользователя, система не предпринимает никаких действий, при повторном входе пользователю будет назначен тот же рабочий стол. «Remove service» = непостоянная ВМ, при выходе пользователя из системы, система уничтожит рабочий стол. «Keep service assigned even on new publication» — сохранение назначенной службы даже при создании новой публикации «Service Pool»);
  • «Max. Idle time» («Время простоя») — время (в секундах) простоя виртуального рабочего стола. По истечении этого времени OpenUDS Actor автоматически закроет сеанс. Отрицательные значения и значения менее 300 секунд отключают эту опцию.

OpenUDS. Настройка «OS Manager»

Windows Domain OS Manager[править]

Минимальные настройки для «Windows Domain OS Manager»:

  • «Name» — название;
  • «Domain» — домен, к которому будут присоединены виртуальные рабочие столы;
  • «Account» — учетная запись с правами на добавление машин в домен;
  • «Password» — пароль пользователя указанного в поле «Account»;
  • «OU» — организационная единица, в которую будут добавлены виртуальные хосты (если не указано, хосты будут зарегистрированы в подразделении по умолчанию — Computers). Формат поддерживаемых OU: OU = name_OU_last_level, ... OU = name_OU_first_level, DC = name_domain, DC = extension_domain;
  • «Logout Action» — действие, которое OpenUDS будет выполнять на виртуальном рабочем столе при закрытии сеанса пользователя («Keep service assigned» = постоянная ВМ, при выходе пользователя, система не предпринимает никаких действий, при повторном входе пользователю будет назначен тот же рабочий стол. «Remove service» = непостоянная ВМ, при выходе пользователя из системы, система уничтожит рабочий стол. «Keep service assigned even on new publication» — сохранение назначенной службы даже при создании новой публикации «Service Pool»);
  • «Max. Idle time» («Время простоя») — время (в секундах) простоя виртуального рабочего стола. По истечении этого времени OpenUDS Actor автоматически закроет сеанс. Отрицательные значения и значения менее 300 секунд отключают эту опцию.

OpenUDS. Настройка «Windows Domain OS Manager»

Настройка «Transports»[править]

Для подключения к виртуальным рабочим столам необходимо создать «Transports». Это приложения, которые будут выполняться на клиенте и будут отвечать за предоставление доступа к реализованной службе.

OpenUDS. Настройка «Transports»

Можно создать один транспорт для различных «пулов» или установить по одному для каждого «пула».

При создании «Transports» необходимо выбрать его тип: «Direct» — используется, если пользователь имеет доступ к виртуальным рабочим столам из внутренней сети (например, LAN, VPN и т. д.); «Tunneled» — используется, если у пользователя нет прямого подключения к рабочему столу.

RDP (direct)[править]

«RDP» позволяет пользователям получать доступ к виртуальным рабочим столам Windows/Linux. И на клиентах подключения, и на виртуальных рабочих столах должен быть установлен и включен протокол RDP (для виртуальных рабочих столов Linux необходимо использовать XRDP).

Минимальные параметры для настройки транспорта RDP:

  • Вкладка «Main»:
    • «Name» — название транспорта;
    • «Priority» — приоритет, чем меньше значение приоритета, тем выше данный транспорт будет указан в списке доступных transports для сервиса. Транспорт с самым низким приоритетом, будет транспортом по умолчанию;
    • «Networks Access» — разрешает или запрещает доступ пользователей к службе, в зависимости от сети из которой осуществляется доступ;
    • «Networks» — сетевые диапазоны, подсети или IP-адреса (настраиваются в разделе «Networks»). Пустое поле означает «все сети». Используется вместе с параметром «Networks Access»;
    • «Allowed Devices» — разрешает доступ к службе только с выбранных устройств. Пустое поле означает «все устройства»;
    • «Service Pools» — позволяет назначить транспорт одному или нескольким ранее созданным пулам услуг. Можно оставить это поле пустым и выбрать способы подключения при создании пула услуг.
    OpenUDS. RDP - вкладка «Main»


  • Вкладка «Credentials»:
    • «Empty creds» — если установлено значение «Да», учётные данные для доступа к виртуальному рабочему столу будут запрашиваться при подключении к серверу (не использовать при подключении к Windows, т.к. данные не запрашиваются?). Если установлено значение «Нет», будут использоваться данные OpenUDS (см. ниже);
    • «Username» — имя пользователя, которое будет использоваться для доступа к рабочему столу (пользователь должен существовать на ВМ). Если данное поле пустое, будет использован логин авторизовавшегося в веб-интерфейсе OpenUDS пользователя;
    • «Password» — пароль пользователя, указанного в поле «Username»;
    • «Without Domain» — указывает, перенаправляется ли доменное имя вместе с пользователем. Значение «Да» равносильно пустому полю «Domain»;
    • «Domain» — домен. Если поле не пустое, то учётные данные будут использоваться в виде DOMAIN\user.
    Вкладка «Credentials»
  • Вкладка «Parameters»:
    • «Allow Smartcards» — разрешить перенаправление смарт-карт;
    • «Allow Printers» — включить перенаправление принтеров;
    • «Local drives policy» — включить перенаправление дисков:
      • «Allow none» — не перенаправлять диски;
      • «Allow PnP drives» — во время активного сеанса перенаправлять только подключенные диски;
      • «Allow any drive» — перенаправлять все диски;
    • «Force drives» — принудительное перенаправление определённых дисков;
    • «Allow Serials» — включить перенаправление последовательного порта;
    • «Enable clipboard» — разрешить общий буфер обмена;
    • «Enable sound» — перенаправлять звук с рабочего стола на клиент подключения;
    • «Enable webcam» — перенаправлять веб-камеру;
    • «Credssp Support» — использовать “Credential Security Support Provider”.
    OpenUDS. RDP - Вкладка «Parameters»
  • Вкладка «Display»:
    • «Screen Size» — размер окна рабочего стола;
    • «Color depth» — глубина цвета;
    • «Wallpaper/theme» — отображать фона рабочего стола;
    • «Multiple monitors» — использовать несколько мониторов (только для клиентов Windows);
    • «Allow Desk. Comp.» — включить Desktop Composition;
    • «Font Smoothing» — активирует сглаживание шрифтов;
    • «Connection Bar» — показывать панель подключения (только для клиентов Windows).
    Вкладка «Display»
  • Вкладка «Linux Client»:
    • «Multimedia sync» — включает параметр мультимедиа на клиенте FreeRDP;
    • «Use Alsa» — использовать звук через Alsa;
    • «Redirect home folder» — перенаправить домашнюю папку клиента подключения на виртуальный рабочий стол;
    • «Printer string» —  принтер, используемый клиентом xfreerdp (если включено перенаправление принтера). Пример: «HP_LaserJet_M1536dnf_MFP» (названия подключенных принтеров можно вывести командой lpstat -a);
    • «Smartcard string» — токен, используемый клиентом xfreerdp (если включено перенаправление смарт-карт). Пример: «Aktiv Rutoken ECP 00 00».
    • «Custom parameters» — здесь можно указать любой параметр, поддерживаемый клиентом FreeRDP.
    Вкладка «Linux Client»

X2Go (direct)[править]

«X2Go» позволяет пользователям получать доступ к виртуальным рабочим столам Linux. И на клиентах подключения (клиент), и на виртуальных рабочих столах (сервере) должен быть установлен и включен «X2Go».

Минимальные параметры для настройки транспорта X2Go:

  • Вкладка «Main»:
    • «Name» — название транспорта;
    • «Priority» — приоритет. Чем меньше значение приоритета, тем выше данный транспорт будет указан в списке доступных transports для сервиса. Транспорт с самым низким приоритетом, будет транспортом по умолчанию;
    • «Networks Access» — разрешает или запрещает доступ пользователей к службе, в зависимости от сети из которой осуществляется доступ;
    • «Networks» — сетевые диапазоны, подсети или IP-адреса (настраиваются в разделе «Networks»). Пустое поле означает «все сети». Используется вместе с параметром «Networks Access»;
    • «Allowed Devices» — разрешает доступ к службе только с выбранных устройств. Пустое поле означает «все устройства»;
    • «Service Pools» — позволяет назначить транспорт одному или нескольким ранее созданным пулам услуг. Можно оставить это поле пустым и выбрать способы подключения при создании пула услуг.
    Вкладка «Main»


  • Вкладка «Credentials»:
    • «Username» — имя пользователя, которое будет использоваться для доступа к рабочему столу (пользователь должен существовать на ВМ). Если данное поле пустое, будет использован логин авторизовавшегося в веб-интерфейсе OpenUDS пользователя.
    Вкладка «Credentials»
  • Вкладка «Parameters»:
    • «Screen Size» — размер окна рабочего стола;
    • «Desktop» — менеджер рабочего стола (Xfce, Mate и д.р.) или виртуализация приложений Linux (UDS vAPP);
    • «vAPP» — полный путь до приложения (если «Desktop» = UDS vAPP);
    • «Enable sound» — включить звук;
    • «Redirect home folder» — перенаправить домашнюю папку клиента подключения на виртуальный рабочий стол (на Linux также перенаправлять /media);
    • «Speed» — скорость подключения.
    Вкладка «Parameters»


  • Вкладка «Advanced»:
    • «Sound» — тип звукового сервера;
    • «Keyboard» — раскладка клавиатуры.
    Вкладка «Advanced»

SPICE (direct)[править]

«SPICE» позволяет пользователям получать доступ к виртуальным рабочим столам Windows/Linux. На клиентах подключения должен быть установлен клиент «SPICE» (Virt-Manager). Транспортный протокол «SPICE» может использоваться только с oVirt/RHEV и OpenNebula.

Настройка «Service Pools»[править]

После того, как был создан и настроен хотя бы один Service provider (с базой службы), аутентификатор (с пользователем и группой), «Manager OS» и «транспорт», нужно создать Service Pool для публикации виртуальных рабочих столов.

OpenUDS. Новый Service Pool

Вкладка «Main»:

  • «Name» — название службы;
  • «Base service» — служба, созданная ранее в «Поставщике услуг»;
  • «OS Manager».

Вкладка «Display»:

  • «Visible» — если этот параметр отключен, пул не будет отображаться у пользователей;
  • «Associated Image» — Изображение, связанное с услугой. Изображение должно быть предварительно добавлено в репозиторий изображений (раздел «Tools»→«Gallery»);
  • «Pool group» — позволяет группировать различные службы. Группа должна быть предварительно создана в разделе «Pools»→«Groups».

Вкладка «Availability»:

  • «Initial available services» — минимальное количество виртуальных рабочих столов, созданных, настроенных и назначенных/доступных для службы;
  • «Services to keep in cache» — количество доступных виртуальных рабочих мест. Они всегда будут настроены и готовы к назначению пользователю (они будут автоматически создаваться до тех пор, пока не будет достигнуто максимальное количество машин, указанное в поле «Maximum number of services to provide»);
  • «Maximum number of services to provide» — максимальное количество виртуальных рабочих столов, созданных системой в «пуле служб» (рабочие столы, созданные в кэше L2, не учитываются).

Нажать кнопку «Save» и система начнет создавать виртуальные рабочие столы на основе настроенного кеша (вкладка «Availability»).

После создания пула, в настройках:

  • на вкладке «Groups» назначить группы доступа (выбрать аутентификатор и группу, которая будет иметь доступ к этому пулу служб):
    OpenUDS. Назначение группы пулу служб
  • на вкладке «Transports» выбрать способы подключения пользователей к рабочему столу:
    OpenUDS. «Service Pools» - выбор способов подключения

Подготовка шаблона виртуальной машины[править]

Требования к шаблону виртуальной машины:

  1. Установить openuds-actor:
    # apt-get install openuds-actor

  2. Включить автозапуск сервиса udsactor.service:
    # systemctl enable udsactor.service

  3. Зарегистрировать UDS Actor на сервере UDS:
    • запустить UDS Actor из меню («Настройки»→«UDS Actor Configuration») или командой:
    $ /usr/sbin/UDSActorConfig-pkexec

    Потребуется ввести пароль пользователя, входящего в группу wheel.
    • на вкладке «UDS Server» необходимо указать имя или IP-адрес сервера UDS, имя и пароль пользователя, имеющего права администратора в среде UDS и нажать кнопку «Register with UDS» («Зарегистрироваться в UDS»).
      UDS Actor Configuration
    • На вкладке «Advanced» можно указать дополнительные параметры, в том числе уровень журналирования:
      • «Preconnect» — сценарий, который будет запущен непосредственно перед тем, как пользователь подключится к виртуальному рабочему столу. Скрипту могут быть переданы следующие параметры: имя пользователя, протокол, IP-адрес, имя хоста;
      • «Runonce» — сценарий, который будет запущен только один раз перед настройкой UDS Actor. После выполнения скрипт удаляется из конфигурации. Параметры можно передать непосредственно скрипту. Необходимо, чтобы выполняемый скрипт завершился перезапуском виртуального рабочего стола;
      • «Postconfig» — сценарий, который будет запущен после того, как UDS Actor завершит настройку. Параметры можно передать непосредственно скрипту. Скрипт запускается только один раз, но в отличие от режима «Runonce» перезапускать виртуальный рабочий стол не нужно;
      • «Log Level» — уровень журналирования (файл журнала: /var/log/udsactor.log).
      Для применения настроек указанных на этой вкладке необходимо выполнить перерегистрацию UDS Actor.
  4. Установить и настроить один из вариантов удаленного доступа:

Подключение пользователя к виртуальному рабочему месту[править]

На клиенте должен быть установлен пакет openuds-client:

# apt-get install openuds-client

Чтобы иметь возможность подключаться к виртуальному рабочему столу, должны быть установлены клиенты каждого используемого протокола удаленного доступа (xfreerdp, x2goclient).

Подключение к виртуальному рабочему месту:

  • подключиться к серверу OpenUDS с помощью браузера http://<openuds_address>, выбрать средство проверки подлинности, если доступно несколько, ввести имя пользователя/пароль (их должен указать администратор);
  • на панели управления будут отображены все ВМ (или шаблоны), к которым у пользователя есть доступ:
    OpenUDS. Подключение пользователя к виртуальному рабочему месту
  • при выборе ВМ, автоматически загрузится openuds-client, который запустит приложение для просмотра удаленного рабочего стола

После выбора пула, автоматически стартует OpenUDS Client, который обрабатывает URL, получает необходимые настройки протокола удаленного доступа для предоставленной (свободной) ВМ, формирует файл описания сессии и передает его приложению-клиенту удалённого доступа, которое и устанавливает соединение с указанной ВМ.

Примечание: Если для подключения к службе настроено более одного типа транспорта, то в правом верхнем углу службы будет отображена кнопка. Если выбрать непосредственно ВМ, будет вызван транспорт по умолчанию (транспорт с меньшим значением в поле приоритет). Для того чтобы использовать другой транспорт, нужно выбрать его в раскрывающемся списке.


По завершении сеанса пользователь ВМ выходит из нее, что приводит к остановке OpenUDS Actor. Брокер openUDS считает, что ВМ стала недоступной и, если пул постоянный, то он запускает ВМ, а если пул временный, то происходит удаление файлов ВМ в хранилище и создается новая ВМ из мастер-образа.

Примечание: При подключении пользователя к виртуальному рабочему месту OpenUDS фиксирует доступ и отображает информацию о привязанном сервисе на вкладке «Assigned services» соответствующего «Service Pools»:

OpenUDS. Assigned services


TODO:
Отказоустойчивое решение
