ALT Container OS подветка K8S. Создание HA кластера
Настройка узлов
Создание ethernet-моста (bridge)
Для выделения IP-адресов узлов кластера в рамках IP-адресов локальной сети необходимо в интерфейсе создания сетевых интерфейсов
создать в HOST-системе создать мост (например br0) и связать с ним основной ethernet-интерфейс локальной сети.

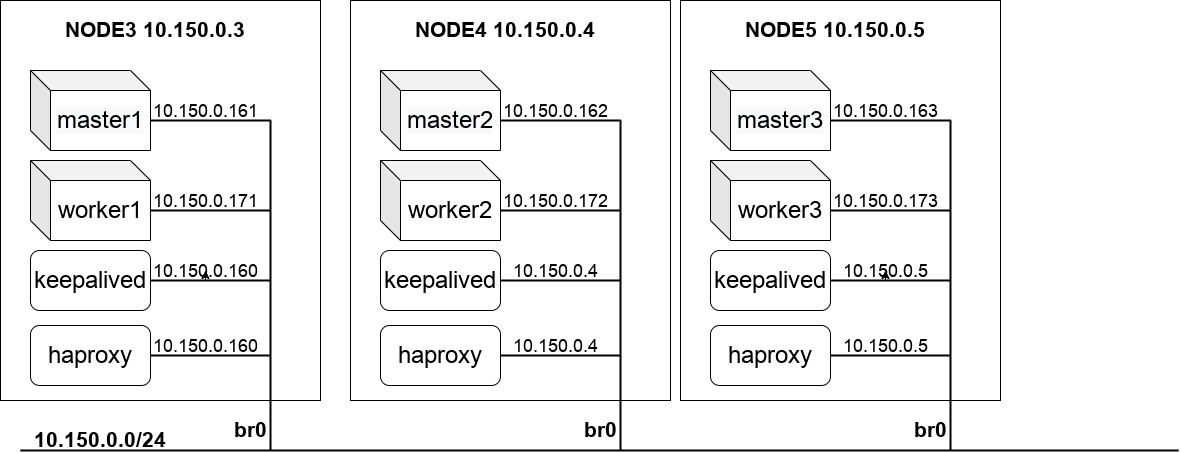

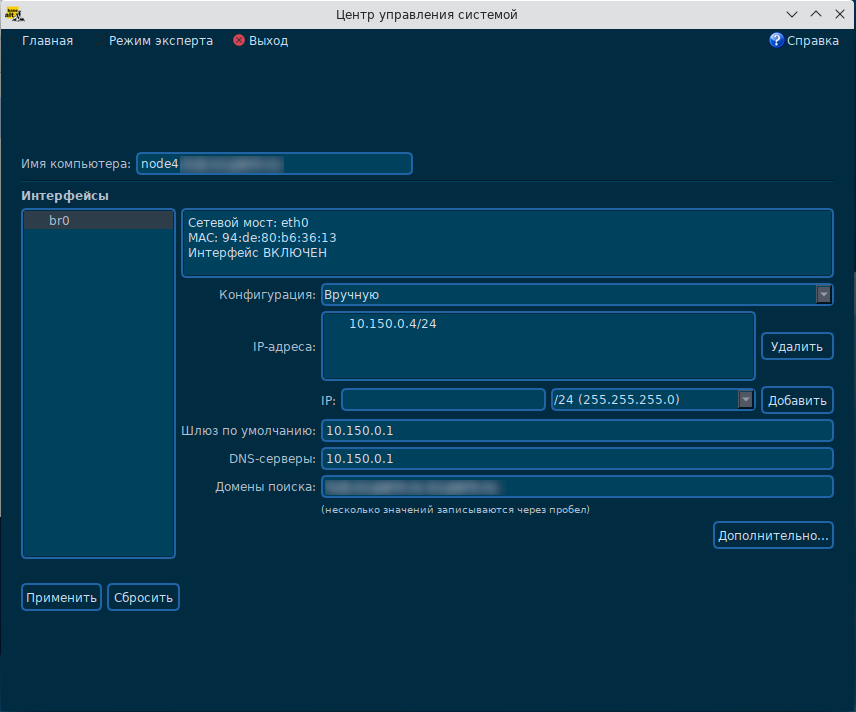

В нашем примере примем IP-адрес HOST-системы - 10.150.0.4/24 в подсети 10.150.0.0/24.

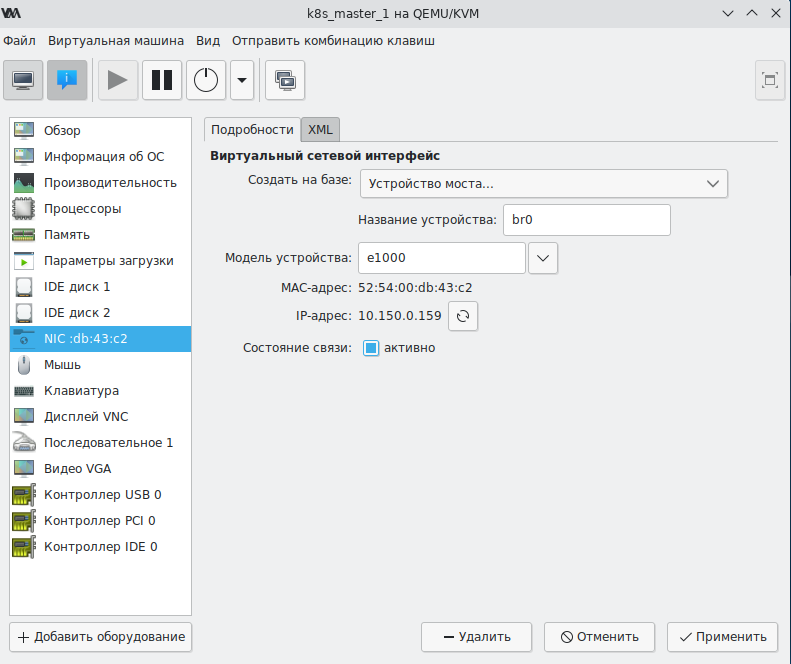

В дальнейшем при создании виртуальных машин в пункте конфигурирования сетевого интерфейса укажите:
- Создать на базе: Устройство моста
- Название устройства: br0
- Состояние связи: активно
При развертывания виртуальных машин им будут присваиваться статические адреса из подсети 10.150.0.0/24.
Конфигурирование параметров ядра
Проверьте в sysctl настройку переменных ядра :
# sysctl -a | grep net.bridge.bridge-nf-call net.bridge.bridge-nf-call-arptables = 0 net.bridge.bridge-nf-call-ip6tables = 0 net.bridge.bridge-nf-call-iptables = 0
Перечисленные переменные должны иметь нулевое значение, иначе связь между виртуальными может фильтроваться правилами iptables, arptables.
Если вывод команду пустой, подключите модуль br_netfilter:
modprobe br_netfilter
и обеспечьте загрузку этого модуля после перезагрузки.
Если часть переменных имеет ненулевые значения, сформируйте файл /etc/sysctl.d/99-sysctl.conf:
# # Configure kernel parameters at boot. # See sysctl.d(5) for more details. # net.bridge.bridge-nf-call-ip6tables = 0 net.bridge.bridge-nf-call-iptables = 0 net.bridge.bridge-nf-call-arptables = 0
и запустите команду:
sysctl -f /etc/sysctl.d/99-sysctl.conf
Конфигурирование балансировшика
Для работы высоко-доступного (Highly Available) kubernetes-кластера необходимо на всех трех узлах поднять балансировщик, распределяющий входящие запросы между мастер-узлами кластера. Для поддержки отказоустойчивости самого балансировщика на HOST-системах запускаются балансировщики. Одному их балансировщику присваивается виртуальный адрес 10.150.0.160. При выходе из строя или потери доступности основного балансировщика виртуальный адрес присваивается другому доступному балансировщику.
Для создания балансировщика установите пакеты:
apt-get install haproxy keepalived
Конфигурирование haproxy
Создайте файл конфигурации haproxy /etc/haproxy/haproxy.cfg:
# /etc/haproxy/haproxy.cfg
#---------------------------------------------------------------------
# Global settings
#---------------------------------------------------------------------
global
log /dev/log local0
log /dev/log local1 notice
daemon
#---------------------------------------------------------------------
# common defaults that all the 'listen' and 'backend' sections will
# use if not designated in their block
#---------------------------------------------------------------------
defaults
mode http
log global
option httplog
option dontlognull
option http-server-close
option forwardfor except 127.0.0.0/8
option redispatch
retries 1
timeout http-request 10s
timeout queue 20s
timeout connect 5s
timeout client 20s
timeout server 20s
timeout http-keep-alive 10s
timeout check 10s
#---------------------------------------------------------------------
# apiserver frontend which proxys to the control plane nodes
#---------------------------------------------------------------------
frontend apiserver
bind *:8443
mode tcp
option tcplog
default_backend apiserver
#---------------------------------------------------------------------
# round robin balancing for apiserver
#---------------------------------------------------------------------
backend apiserver
option httpchk GET /healthz
http-check expect status 200
mode tcp
option ssl-hello-chk
balance roundrobin
server master01 10.150.0.161:6443 check
server master02 10.150.0.162:6443 check
server master03 10.150.0.163:6443 check
В секции balance roundrobin укажите список имен, IP-адресов и портов 6443 API-интерфейсов мастер-узлов.
haproxy будет принимать входящие соединения на порту 8443 и передавать их на один из перечисленных master-серверов на порт 6443.
Конфигурирование keepalived
Создайте файл конфигурации 'keepalived' /etc/keepalived/keepalived.conf:
! /etc/keepalived/keepalived.conf
! Configuration File for keepalived
global_defs {
router_id LVS_K8S
}
vrrp_script check_apiserver {
script "/etc/keepalived/check_apiserver.sh"
interval 3
weight -2
fall 10
rise 2
}
vrrp_instance VI_1 {
state MASTER
interface br0
virtual_router_id 51
priority 101
authentication {
auth_type PASS
auth_pass 42
}
virtual_ipaddress {
10.150.0.160
}
track_script {
check_apiserver
}
}
На одном из узлов установите параметр state в значение MASTER и параметр priority в значение 101. На остальных параметр state в значение BACKUP и параметр priority в значение 100.
Скрипт /etc/keepalived/check_apiserver.sh проверяет доступность балансировщика haproxy:
#!/bin/sh
errorExit() {
echo "*** $*" 1>&2
exit 1
}
APISERVER_DEST_PORT=8443
APISERVER_VIP=10.150.0.160
curl --silent --max-time 2 --insecure https://localhost:${APISERVER_DEST_PORT}/ -o /dev/null || errorExit "Error GET https://localhost:${APISERVER_DEST_PORT}/"
if ip addr | grep -q ${APISERVER_VIP}; then
curl --silent --max-time 2 --insecure https://${APISERVER_VIP}:${APISERVER_DEST_PORT}/ -o /dev/null || errorExit "Error GET https://${APISERVER_VIP}:${APISERVER_DEST_PORT}/"
fi
Параметр APISERVER_DEST_PORT задает порт балансировщиков haproxy, параметр APISERVER_VIP виртуальный адрес, через который будут взаимодействовать master (control plane) узлы кластера k8s.
Скрипт проверяет работоспособность haproxy на локальной машине. А если в настоящее время виртуальный адрес принадлежит текущему узлу, то и работоспособность haproxy через виртуальный адрес.
Добавьте флаг на выполнение скрипта:
chmod a+x /etc/keepalived/check_apiserver.sh
При работающем балансировщике и хотя бы одному доступному порту 6443 на master-узлах скрипт должен завершаться с кодом 0.
Запуск сервисов
Для запуска сервисов наберите команды:
systemctl enable haproxy --now systemctl enable keepalived --now
Так как master-узлы k8s еще не подняты haproxy выведет на консоль сообщение
haproxy[nnnn]: backend apiserver has no server available!
Конфигурирование и запуск кластера
Получение qcow2 образов ветки kubetnetes
В настоящее время реализованы несколько образов QCOW2 подветки altcos/x86_64/Sisyphus/k8s. Скачать последний образ от 23.12.2021 его можно по следующим ссылкам: [Полный] [Сжатый]
Описание базовых butane YML-файлов
На основе базовых butane YML-файлов программой butane создаются ignition-файлы, используемые для создания конечных 'master_NN.ign', 'worker_NN.jgn' ignition-файлов для разворачивания master и worker узлов кластера.
Файл users.yml описания пользователя altcos
yml описания пользователя altcos имеет следующую структуру:
variant: fcos
version: 1.3.0
passwd:
users:
- name: altcos
groups:
- wheel
- docker
password_hash: ...
ssh_authorized_keys:
- ssh-rsa ...
- ssh-rsa ...
storage:
files:
- path: /etc/sudoers.d/altcos
contents:
inline: |
altcos ALL=NOPASSWD: ALL
В поле password_hash помещается хеш-пароля, сгенерированный командой
mkpasswd --method=yescrypt
В поле ssh_authorized_keys - массив открытых ключей пользователей для которых необходим беспарольный доступ к пользователю altcos виртуалной машины.
В файл /etc/sudoers.d/altcos записывается строка, обеспечивающая беспарольный доступ пользователя altcos к sudo.
Файл hosts.yml описания имен и IP-адресов узлов
Файл hosts.yml содержит строки привязки имен и IP-адресов виртуальных машин в файле /etc/hosts:
variant: fcos
version: 1.3.0
storage:
files:
- path: /etc/hosts
append:
- inline: |
10.150.0.161 master01
10.150.0.162 master02
10.150.0.163 master03
10.150.0.171 worker01
10.150.0.172 worker02
10.150.0.173 worker03
Файл btrfs.yml инициализации btrfs тома
variant: fcos
version: 1.3.0
storage:
disks:
- device: /dev/sdb # создадим на диске /dev/sdb партицию /dev/sdb1
wipe_table: true
partitions:
- number: 1
label: docker
filesystems:
- device: /dev/sdb1 # создадим в партиции /dev/sdb1 файловую систему BTRFS
format: btrfs
wipe_filesystem: true
label: docker
with_mount_unit: false
directories:
- path: /var/mnt/docker # создадим каталог монтирования тома
overwrite: true
files:
- path: /etc/fstab # добавим строку монтирования btrfs-тома на каталог /var/mnt/docker
append:
- inline: |
LABEL=docker /var/mnt/docker btrfs defaults 0 2
/var/mnt/docker/docker/ /var/lib/docker none bind 0 0
/var/mnt/docker/containers/ /var/lib/containers/ none bind 0 0
# заменим в конфигурации dockerd-демона:
# тип storage-driver с overlay2 на btrfs
- path: /etc/docker/daemon.json
overwrite: true
contents:
inline: |
{
"init-path": "/usr/bin/tini",
"userland-proxy-path": "/usr/bin/docker-proxy",
"default-runtime": "docker-runc",
"live-restore": false,
"log-driver": "journald",
"runtimes": {
"docker-runc": {
"path": "/usr/bin/runc"
}
},
"default-ulimits": {
"nofile": {
"Name": "nofile",
"Hard": 64000,
"Soft": 64000
}
},
"data-root": "/var/lib/docker/",
"storage-driver": "btrfs"
}
# заменим в конфигурации CRI-O тип driver с overlay на btrfs
- path: /etc/crio/crio.conf.d/00-btrfs.conf
overwrite: true
contents:
inline: |
[crio]
root = "/var/lib/containers/storage"
runroot = "/var/run/containers/storage"
storage_driver = "btrfs"
storage_option = []
[crio.runtime]
conmon = "/usr/bin/conmon"
[crio.network]
plugin_dirs = [
"/usr/libexec/cni",
"/opt/cni/bin/"
]
# заменим в конфигурации podman тип driver с overlay2 на btrfs
- path: /etc/containers/storage.conf
overwrite: true
contents:
inline: |
[storage]
driver = "btrfs"
runroot = "/var/run/containers/storage"
graphroot = "/var/lib/containers/storage"
[storage.options]
additionalimagestores = [
]
[storage.options.overlay]
mountopt = "nodev,metacopy=on"
# исключим определение flannel-подсети в CRIO
- path: /etc/cni/net.d/100-crio-bridge.conf
overwrite: true
contents:
inline: |
{"type": "bridge"}
В текущей версии пакета cri-o-1.22.1-alt1.x86_64 файл конфигурации /etc/cni/net.d/100-crio-bridge.conf задает
адрес подсети для интерфейса cni0. Для корректной работы сетевого плугина flannel необходимо исключить определение
подсети, так как flannel самостоятельно на основе полученной конфигурации сети конфигурирует IP-адрес интерфейса cni0.
Plugin flannel конфигурирования cni-интерфайса в образе rancher/mirrored-flannelcni-flannel-cni-plugin располагается в каталоге /opt/cni/bin/. В обычной Linux-системе при запуске POD'а это plugin копируется в каталог /usr/libexec/cni откуда он загружается plugin'ом CRI (Container Runtime Interface). В ALTCOS каталог /usr смонтирован в режиме только не чтение и копирование не производится. Для решения этой проблемы в подключаемых узлах добавляется файл конфигурации /etc/crio/crio.conf.d/00-btrfs.conf. Он настраивает `cri-o` на использование файловой системы btrfs и в параметре plugin_dirs для подключения plugins кроме стандартного каталога /usr/libexec/cni использует каталог /opt/cni/bin/.
Файл initk8s.yml описания сервиса инициализации кластера k8s с сетью flannel
Файл описывает сервис initk8s инициализации кластера и может быть включен только в YML-файл 1-го master-узла кластера master01.
variant: fcos
version: 1.3.0
systemd:
units:
- name: initk8s.service
enabled: false
contents: |
[Unit]
Description=Start up kubernetes in master mode
After=crio.service kube-proxy.service kubelet.service systemd-networkd.service systemd-resolved.service
[Service]
Type=oneshot
RemainAfterExit=yes
Environment="KUBECONFIG=/etc/kubernetes/admin.conf"
ExecStartPre=loadDockerArchiveImages.sh
ExecStart=kubeadm init --cri-socket=/var/run/crio/crio.sock \
--pod-network-cidr=10.244.0.0/16 \
--control-plane-endpoint 10.150.0.160:8443 \
--upload-certs
ExecStartPost=kubectl apply -f /usr/share/k8s/flannel/kube-flannel.yml
#ExecStartPost=kubectl taint nodes master01 node-role.kubernetes.io/master-
[Install]
WantedBy=multi-user.target
Если вы разворачиваете кластер в локальной сети без доступа или с низкоскоростным доступом в Интернет, то необходимо оставить вызов скрипта loadDockerArchiveImages.sh разворачивания архивов docker-образов, хранящихся в ostree-образе.
Если Вы планируете загрузить docker-образы из Интернет, то строку ExecStartPre можно удалить.
В отличие от варианта разворачивания кластера с одним master-узлом в команду kubeadm init добавлены параметры:
- control-plane-endpoint в котором указан URL основного haproxy-сервера, работающего на виртуальном адресе 10.150.0.160 и предоставляющий доступ на порту 8443.
- upload-certs, обеспечивающий загрузку сгенерированных сертификатов и раздачу их другим master-узлам.
Сетевой драйвер flannel обеспечивает выделение адресов для POD'ов и роутинг в рамках подсети 10.244.0.0/16. Данная подсеть при инициализации кластера указывается параметром pod-network-cidr.
При подключении узла к кластеру сетевой драйвер flannel запрашивает у планировщика подсетку ``10.244.x.0/24
и согласно полученной подсетке он
- создает интерфейс flannel.x и присваевает ему адрес ``10.244.x.0/32
- при создании первого POD'а конфирурирует интерфейс cni0 с адресом 10.244.x.1/32.
Все создаваемые на этом узле POD'ы получают IP-адреса 10.244.x.2-255/32.
Файл k8senv.yml создание profile инициализации kubernetes-среды
variant: fcos
version: 1.3.0
storage:
files:
- path: /etc/profile.d/kube.sh
mode: 0755
contents:
inline: |
# Set kube environment
if [ `id -u ` = 0 ]
then
export KUBECONFIG=/etc/kubernetes/admin.conf
else
if [ -f /etc/kubernetes/admin.conf ]
then
if [ ! -d ~/.kube ]
then
mkdir -p ~/.kube
sudo cp -i /etc/kubernetes/admin.conf ~/.kube/config
sudo chown $(id -u):$(id -g) ~/.kube/config
kubectl completion bash >> ~/.bashrc
fi
fi
fi
Файл обеспечивает создание профайла /etc/profile.d/kube.sh. Для привелигированного пользователя (sudo -i bash) в среду добавляется переменная KUBECONFIG. Для непривилигиванного пользователя обеспечивается формирование каталога .kube.
Файл mastersUsers.yml описания открытых ключей мастер-узлов кластера
Данный файл обеспечивает для пользователя altcos беспарольный доступ с master-узлов на 'worker'-узлы. Структура файла следующая:
variant: fcos
version: 1.3.0
passwd:
users:
- name: altcos
ssh_authorized_keys:
- ssh-rsa ... altcos@master01
- ssh-rsa ... altcos@master02
- ssh-rsa ... altcos@master03
В него помещаются открытые ключи пользователей altcos master-узлов кластера.
Конфигурирование и запуск мастер-узлов
Создание butane-YML файлов описания конфигурации master-узлов
YML-файл master_01.yml для первого узла master01:
variant: fcos
version: 1.3.0
ignition:
config:
merge:
- local: users.ign
- local: hosts.ign
- local: btrfs.ign
- local: k8senv.ign
- local: initk8s.ign
storage:
files:
- path: /etc/hostname
overwrite: true
contents:
inline:
master01
- path: /etc/systemd/network/20-wired.network
overwrite: true
contents:
inline: |
[Match]
Name=eth0
[Network]
DHCP=no
Address=10.150.0.161/24
Gateway=10.150.0.1
DNS=10.150.0.1
В элементе ignition.config.merge описываются ignition-файлы сгенерированные командой butane из вышеперечисленных YML-файлов.
В файле /etc/hostname указывается имя узла master01. В файле /etc/systemd/network/20-wired.network описываются адрес Address узла, шлюз Gateway и DNS для узла кластера.
Остальные YML-файлы конфигурации master-узлов master_02.yml, master_03.yml описываются схожим образом за исключением:
- файл описания сервиса local: initk8s.ign не подключается, так как инициализация кластера производится на узле master01;
- в файле /etc/hostname указываются имена узлов master02 и master03 соответственно;
- в файле '/etc/systemd/network/20-wired.network в поле Address указываются IP-адреса master-узлов 10.150.0.162 и 10.150.0.163 соответственно.
Пример YML-файл master_02.yml для первого узла master02:
variant: fcos
version: 1.3.0
ignition:
config:
merge:
- local: users.ign
- local: hosts.ign
- local: btrfs.ign
- local: k8senv.ign
storage:
files:
- path: /etc/hostname
overwrite: true
contents:
inline:
master02
- path: /etc/systemd/network/20-wired.network
overwrite: true
contents:
inline: |
[Match]
Name=eth0
[Network]
DHCP=no
Address=10.150.0.162/24
Gateway=10.150.0.1
DNS=10.150.0.1
Скрипт createNode.sh запуска master и worker узлов
Исходный код скрипта:
#!/bin/sh
case $1 in
master) Mem=4096;break;;
worker) Mem=6144;break;;
*) echo "Тип нод может быть только master или worker"; exit 1;
esac
N=`printf "%02d" $2 2>/dev/null`
if [ $N = '00' ]
then
echo "Номер ноды должен быть числовым и больше нуля"; exit 1;
fi
if [ ! -f $3 ]
then
echo "Образ $3 не существует";exit 1;
fi
IMAGE=$3
prefix=${type}_${N}
diskSize=30G
sdaDisk=${prefix}_sda.qcow2
sdbDisk=${prefix}_sdb.qcow2
ignFile=$PWD/${prefix}.ign
ymlfiles="users k8senv btrfs hosts initk8s mastersUsers $prefix"
for ymlfile in $ymlfiles
do
if ! butane -d . -p $ymlfile.yml > $ymlfile.ign
then
exit 1;
fi
done
cp $IMAGE $sdaDisk
qemu-img create -f qcow2 $sdbDisk $diskSize
virt-install --name $prefix \
--vcpus 2 \
--ram $Mem \
--os-variant altlinux1.0 \
--import \
--disk $sdaDisk \
--disk $sdbDisk \
--vnc \
--qemu-commandline="-fw_cfg name=opt/com.coreos/config,file=$ignFile"
Скрипт принимает три параметра:
- Тип узла - master или worker.
- Номер узла (1, 2, 3, ...).
- Тропа до файла qcow2-образа.
Скрипт на основе типа виртуальной машины и ее номера формирует prefix ${type}_${N} (например master_01) который используется для определения:
- имен основных yml и ignition файлов;
- имен основного (/dev/sda) и дополнительного btrfs (/dev/sdb) qcow2-файла дисков;
- имен виртуальных машин.
Далее производятся следующие действия:
- Указанный 3-м параметром файл-образ копируется в файл загрузочного qcow2-образа.
- Команда qemu-img create ... создает образ btrfs-диска указанного размера.
- Команда virt-install --name $prefix ... создает виртуальную машину, передавая ignition файл конфигурации ${prefix}.ign.
Запуск виртуальных машин master-узлов
В HOST-системах NODE3 10.140.0.3, NODE4 10.140.0.4, NODE5 10.140.0.5 запустите виртуальные машины командами:
- NODE3:
createNode.sh master 1 images/k8s.20211125.0.0.qcow2
- NODE4:
createNode.sh master 2 images/k8s.20211125.0.0.qcow2
- NODE5:
createNode.sh master 3 images/k8s.20211125.0.0.qcow2
Генерация ssh-ключей и их использование
Дождитесь запуска виртуальных машин (несколько минут) и зайдите под пользователем altcos на них:
- NODE3:
ssh altcos@10.150.0.161
- NODE4:
ssh altcos@10.150.0.162
- NODE5:
ssh altcos@10.150.0.163
Сгенерируйте ssh-ключи командой:
ssh-keygen
Передайте открытые ключи на остальные master-узлы:
- master01 (10.150.0.161):
ssh-copy-id master02 ssh-copy-id master03
- master02 (10.150.0.162):
ssh-copy-id master01 ssh-copy-id master03
- master03 (10.150.0.163):
ssh-copy-id master01 ssh-copy-id master02
Добавьте открытый ключи из файла ~altcos/.ssh/id_rsa.pub в файл mastersUsers.yml описания открытых ключей мастер-узлов кластера.
Иниализация кластера на первом узле master01
На узле master01 (10.150.0.161) запустите сервис initk8s:
sudo systemctl start initk8s
Инициализация кластера производится несколько минут. После окончания проверьте наличие одного узла в кластере:
kubectl get nodes NAME STATUS ROLES AGE VERSION master01 Ready control-plane,master 1m v1.20.8
Подключение остальных master-узлов
На узле master01 (10.150.0.161) запустите сервис initk8s:
journalctl -u initk8s
Найдите в логах строки подключения master-узлов:
kubeadm join 10.150.0.160:8443 --token ... \ --discovery-token-ca-cert-hash sha256:... \ --control-plane --certificate-key ...
добавьте к ним параметр --cri-socket=/var/run/crio/crio.sock и запишите полученную команду в переменную
joinmaster='kubeadm join ...'
Загрузите необходимые docker-образы на узлах master02, master03:
ssh master02 sudo loadDockerArchiveImages.sh ssh master03 sudo loadDockerArchiveImages.sh
Подключите дополнительные master-узлы командами:
ssh master02 sudo $joinmaster ssh master03 sudo $joinmaster
Подключение master'ов происходит за пару минут.
После подключения проверьте список узлов кластера:
kubectl get nodes NAME STATUS ROLES AGE VERSION master01 Ready control-plane,master 3h9m v1.20.8 master02 Ready control-plane,master 179m v1.20.8 master03 Ready control-plane,master 178m v1.20.8
Конфигурирование и запуск рабочих (worker) узлов
Создание butane-YML файлов описания конфигурации worker-узлов
YML-файл для первого узла worker01:
variant: fcos
version: 1.3.0
ignition:
config:
merge:
- local: users.ign
- local: btrfs.ign
- local: hosts.ign
- local: mastersUsers.ign
storage:
files:
- path: /etc/hostname
overwrite: true
contents:
inline:
worker01
- path: /etc/systemd/network/20-wired.network
overwrite: true
contents:
inline: |
[Match]
Name=eth0
[Network]
DHCP=no
Address=10.150.0.171/24
Gateway=10.150.0.1
DNS=10.150.0.1
Отличие он конфигурации master-файлов:
- отсутствует подключение ignition-файлов k8senv.ign, initk8s.ign;
- подключается файл mastersUsers.ign описания открытых ключей мастер-узлов кластера.
Аналогичным образом конфигурируются файлы для worker02, worker03.
Запуск виртуальных машин worker-узлов
В HOST-системах NODE3 10.140.0.3, NODE4 10.140.0.4, NODE5 10.140.0.5 запустите виртуальные worker-машины командами:
- NODE3:
createNode.sh worker 1 images/k8s.20211125.0.0.qcow2
- NODE4:
createNode.sh worker 2 images/k8s.20211125.0.0.qcow2
- NODE5:
createNode.sh worker 3 images/k8s.20211125.0.0.qcow2
Подключение worker-узлов
Зайдите на один из master-узлов. например на master01. Запишите в переменную joinworker строку подключения:
joinworker="`kubeadm token create --print-join-command` --cri-socket=/var/run/crio/crio.sock"
Подключите дополнительные worker-узлы командами:
ssh worker01 sudo $joinworker ssh worker02 sudo $joinworker ssh worker03 sudo $joinworker
Подключение worker'ов происходит менее минуты.
После подключения проверьте на одном из master-узлов список узлов кластера:
kubectl get nodes NAME STATUS ROLES AGE VERSION master01 Ready control-plane,master 3h9m v1.20.8 master02 Ready control-plane,master 179m v1.20.8 master03 Ready control-plane,master 178m v1.20.8 worker01 Ready <none> 180m v1.20.8 worker02 Ready <none> 185m v1.20.8 worker03 Ready <none> 189m v1.20.8
