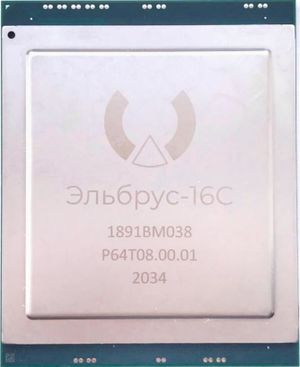

Эльбрус 16C

Производительность до 1.5 TFLOPS(FP32) или до 0.75 TFLOPS(FP64). Новая подсистема кэш-памяти, L3 кэш 32 MB. Распределенная сеть-на-кристалле.

Технические характеристики

Год выпуска 2021
Архитектура Эльбрус (E2K)
Версия системы команд elbrus-v6
Число ядер 16
Частота

до 2000 МГц

Кеш-память
  • L1 D: 64 Кбайт в каждом ядре (Размер линии: 32 байт, Ассоциативность: 4)
  • L1 I: 128 Кбайт в каждом ядре (Размер линии: 256 байт, Ассоциативность: 4)
  • L2: неинклюзивная, 1024 Кбайт в каждом ядре, 16 Мбайт суммарно (Размер линии: 64 байт, Ассоциативность: 4)
  • L3: неинклюзивная, 32 Мбайт в процессоре (Размер линии: 64 байт, Ассоциативность: 16)
  • DCA: Direct Cache Access по DMA
Команд на 1 такт

25-48 (8 целых, 24 вещественных)

Тип встроенного контроллера памяти DDR4-3200 ECC, поддержка модулей UDIMM, RDIMM, LRDIMM и 3DS
Количество каналов обмена с памятью 8 (поддержка до 16 слотов DIMM, общий объём до 4 TB на процессор)
Пропускная способность шины памяти до 200 Гбайт/с
Каналы межпроцессорного обмена 3 (скорость до 12Gbs; два выделенных шириной до x16, а третий x16/x8/x0 - делится с одним PCIe контроллером)
Южный мост
  • Интегрированный:
    • PCIe 3.0 (4 контроллера, конфигурации: 2 x16, x16 + 2 x8 или до 4 шт. x8, - совмещаются с межпроцессорными линками и линком к КПИ-2)
    • SATA 3.0 (2 или 4 порта в зависимости от конфигурации)
    • Два Ethernet порта 1Gb/2.5Gb/10GbE и 1Gb/2.5Gb (SGMII), совмещены с парой SATA портов
    • USB 2.0/3.0 (4 порта)
    • Звуковые контроллеры HDA (3 шт.)
    • RS-232 (2 шт.), SPI (4 шт.), I2C (5+1 порт), GPIO (16 линий).
    • Возможность подключение дополнительного южного моста КПИ-2 (за счет линий PCIe).
Корпус HFCBGA 4804
Техпроцесс 16 нм
TDP ~130 Вт
Число транзисторов 12 млрд
Площадь кристалла 618 мм² (25,3x24,4 мм)
Размеры микросхемы 63x78 мм
Масса микросхемы ? г.

cpuinfo

processor	: 0
vendor_id	: Elbrus-MCST
cpu family	: 6
model		: 0
model name	: E16S
revision	: 0
cpu MHz		: 2000.452
cache0          : level=1 type=Instruction scope=Private size=128K line_size=256 associativity=4
cache1          : level=1 type=Data scope=Private size=64K line_size=32 associativity=4
cache2          : level=2 type=Unified scope=Private size=1024K line_size=64 associativity=4
cache3          : level=3 type=Unified scope=Private size=32768K line_size=64 associativity=16
bogomips	: 4000.07

processor	: 1
...

processor	: 15
vendor_id	: Elbrus-MCST
cpu family	: 6
model		: 0
model name	: E16S
revision	: 0
cpu MHz		: 2000.452
cache0          : level=1 type=Instruction scope=Private size=128K line_size=256 associativity=4
cache1          : level=1 type=Data scope=Private size=64K line_size=32 associativity=4
cache2          : level=2 type=Unified scope=Private size=1024K line_size=64 associativity=4
cache3          : level=3 type=Unified scope=Private size=32768K line_size=64 associativity=16
bogomips	: 4000.07
